Buenas y saludos!

Estoy seguro que la mayoría de los colegas está familiarizado con el término impedancia especialmente al tratar el tema de las antenas. Han oído o leído que tal o
cual antena tiene una impedancia de 50 Ohmios, que el conector N tiene la misma impedancia, que el cable coaxial que debe usarse debe ser de 50 Ohmios, etc, etc.

La impedancia es la propiedad que tiene un componente para limitar el paso de corriente a través de un circuito.  Se mide en ohmios.

http://www.duiops.net/hifi/enciclopedia/impedancia.htm
http://es.wikipedia.org/wiki/L%C3%ADnea_de_transmisi%C3%B3nhttp://es.wikipedia.org/wiki/Antena
http://web.frm.utn.edu.ar/comunicaciones/antenas.html#3.1
http://www.monografias.com/trabajos6/ante/ante.shtml

Para aquellos que deséen investigar sobre este tema les coloqué los posts arriba citados. Estoy seguro que les serán de utilidad … (Espero).

Personalmente y por gustarme las cosas prácticas cuando alguien me pregunta sobre algunos temas de elctrónica le aclaro que todos mis conocimientos son empíricos y adquiridos la mayoria de ellos en la práctica; no obstante, he leído  sobre el tema de las antenas y soy sólo eso, un simple autodidacta. Hago alusión al Alka Seltzer; todos sabemos como funciona pero pocos han indagado cómo lo hace…

Cuando la línea no está adaptada al circuito de entrada de antena del receptor se introducen pérdidas porque la señal resulta reflejada en la conexión de entrada. Para obtener una transferencia óptima de la señal entre la antena y el receptor, las impedancias de antena y de línea de alimentación deben ser aproximadamente iguales a la impedancia de entrada de antena del receptor.

Traigo lo anterior a colación porque es necesario que para que todo su aparejo funcione optimamente, es elemental que el mismo esté bien acoplado y para ello se requiere que la alimentación de la antena sea el apropiado. En este post voy a limitarme exclusivamente a recomendar un tipo de alimentación que le va a ser muy util a la hora de conectar su antena con el resto de su aparejo (Cable coaxial y tarjeta inalámbrica).

Para la alimentación de 50 Ohmios vamos a requerir de una tubería de cobre con un diámetro exterior de 4.5mm y un díametro interno de 3.5mm. Este tubo se usa principalmente en algunos automóviles y en algunas aplicaciones en las cocinas a gas.




Corte un pedazo de la misma de acuerdo a la separación de la antena que desea alimentar; en todo caso, con unos 6cms en promedio bastará.
Luego corte una chapa metálica de unos 3 x 3cms y haga una perforación en el centro de ésta para que pase el tubo de cobre ajustadamente y con la ayuda de una pistola de soldar de buena potencia solde el tubo a la pieza.






Después de soldar la pieza, haga un corte de 2mm de alto según se muestra en la imagen.

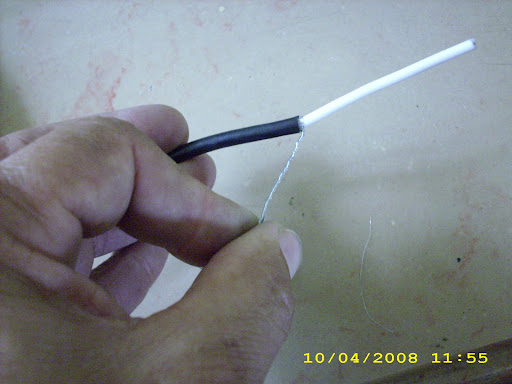

Corte la funda y la malla del coaxial hasta descubrir unos unos 2mm más largo que la separación entre la antena y el reflector.




Haciendo presión y girando la pieza encaje la parte inferior del tubo dentro del coaxial hasta que la funda haga tope con la chapa.




Al hacer lo anterior, por la parte superior deberá sobresalir el vivo del coaxial según se observa en la imagen





Tome las precauciones necesarias para evitar que luego el coaxial se mueva o deslice hacia afuera usando por ejemplo una abrazadera alrededor de la funda en la parte inferior.

Todo listo; ahora fíjelo al refletor.

Esta alimentación es ideal para cualquier BiQuad.


Ejemplos:

http://tache.unplug.org.ve/?page_id=56


http://tache.unplug.org.ve/?page_id=19


http://tache.unplug.org.ve/?page_id=35




Otro enfoque con dibujos esquematizados:




Espero les sea útil.

Saludos!

Octavio Rossell Daal.
