Saber de las clavijas de un portatil muy viejo
« en: 4 Septiembre 2012, 15:29 pm »

Hola:



Me regalaron un portatil viejo que no se si funciona hasta conseguir un cargador de baterías. El modelo es un Acer Aspire 1700. Concretamente el 1705SCi. Por debajo del portatil pone DC RATING: 19V, 7.9A. (España).

El conector tiene 4 contactos. Por eso quiero saber como alimentarlo y sin l abatería del portatil. Al menos los portatiles de ahora, puedes tenerlo encendido sin batería con el cargador enchufado.

El conector parece ser este.


Compatibilidad:
Acer Aspire 1700
Acer Aspire 1702
Acer Aspire 1702SC
Acer Aspire 1703
Acer Aspire 1703ESC
Acer Aspire 1703ESM
Acer Aspire 1703S
Acer Aspire 1703SC
Acer Aspire 1703SCMe
Acer Aspire 1705
Acer Aspire 1705SCi (El que tengo)
Acer Aspire 1705SMi

http://www.bateriasdigitales.com/cargador-portatil-acer/381-ac-19v-10090.html

Lo más barato que he visto son de 28€ y el más caro a 99€. Una diferencia de precio abismal. Quiero hacer una cosa, alimentar el portatil sea como sea, aunque sea con una fuente conmutada de un PC de sobre mesa. El origianl parace ser de 150W, el de sobre mesa es mucho más, es decir, que te lo aguanta.

Quiero saber el conector hembra del portatil, para saber que tipo es cada pin ya que viene 4 y no se de que tensión es exactamente.


El conector hembra del portatil es así.


Cualquier información es bienvenido.

Un cordial saludo.


En línea

simorg
Ex-Staff
*
Desconectado Desconectado

Mensajes: 8.302



Ver Perfil
Re: Saber de las clavijas de un portatil muy viejo
« Respuesta #1 en: 4 Septiembre 2012, 15:57 pm »

Hola Meta, desconozco el conexionado de ese portatil, pero parece evidente que si del alimentador salen los 19 v. tipicos, dos de los conectores seran para alimentación y dos para carga de bateria, creo....

Con una fuente de PC convencional no creo que te sirva pues solo dá 12V. no 19.

Si puedes agenciarte un cargador por 28€, no estaria mál.

salu2.


En línea

Meta


Desconectado Desconectado

Mensajes: 3.501



Ver Perfil WWW
Re: Saber de las clavijas de un portatil muy viejo
« Respuesta #2 en: 4 Septiembre 2012, 16:09 pm »

Hola:

No me quiero arriesgar a comprarlo sin saber que este portatil realemnte funciona, encima es a pedido comprarlo entre gastos de envío, impuestos, aduanas saldrá más caro aún.

Si sabes que dos son para la batería y los otros dos para el portatil, esa información para mi es valiosa.  Muchas gracias en ese sentido.

Si alguien tiene ese cargador de baterías, si es posible que sea tan amable de decirme cuál son sus polaridades y esas cosas. He intentado buscar el conector por aquí.

Lo más parecido que he encontrado es esto.


http://pinoutsguide.com/Power/compaq_lte_power_pinout.shtml

En cuanto a que son 12V la conmutada del sobremesa, se puede sumar tensiones 12V + 5V + 5V = 22Vdc de los conectores, resta 22V - 19V = 3V que hay que quitar con circuitos a parte. El tema de diseño de circuito y la electrónica me encargo. Ya verás que no es tan complicado como parece.

Caulquier sugerencia es válida.

Saludo.

Edito:
Mirando la batería pone:
Rating 14.4V 6600mAh
Input power 19V/150W 7.4A


Por lo que parece

Salu2.
« Última modificación: 4 Septiembre 2012, 16:40 pm por Meta » En línea

simorg
Ex-Staff
*
Desconectado Desconectado

Mensajes: 8.302



Ver Perfil
Re: Saber de las clavijas de un portatil muy viejo
« Respuesta #3 en: 4 Septiembre 2012, 18:26 pm »

Hola, por tu comentario deduzco que no eres de España, bueno yó tengo relativamente cerca el SAT de ACER, puedo pasarme y preguntar información sobre dicho conector, aunque no sé si me la daran.....

Mañana te comento algo, en este mismo post.


Salu2.
En línea

Meta


Desconectado Desconectado

Mensajes: 3.501



Ver Perfil WWW
Re: Saber de las clavijas de un portatil muy viejo
« Respuesta #4 en: 4 Septiembre 2012, 23:45 pm »

Hola, por tu comentario deduzco que no eres de España, bueno yó tengo relativamente cerca el SAT de ACER, puedo pasarme y preguntar información sobre dicho conector, aunque no sé si me la daran.....

Mañana te comento algo, en este mismo post.


Salu2.

Vale y muchas gracias por tu tiempo.

PD: Soy español. ¿Pensaste que soy de Sur de América? Xddddddddddddd.
En línea

simorg
Ex-Staff
*
Desconectado Desconectado

Mensajes: 8.302



Ver Perfil
Re: Saber de las clavijas de un portatil muy viejo
« Respuesta #5 en: 4 Septiembre 2012, 23:54 pm »

Citar
impuestos, aduanas saldrá más caro aún.


jejeje, fue por lo de las aduanas, que pensé que no eras de aquí.....Vale mañana por la tarde me acercare a ACER y miraré si les saco información sobre ese conector...


EDITO : Despues de pasar por el SAT de ACER...te paso por PM las gestiones que me han indicado.


Salu2.
« Última modificación: 5 Septiembre 2012, 18:44 pm por simorg » En línea

Meta


Desconectado Desconectado

Mensajes: 3.501



Ver Perfil WWW
Re: Saber de las clavijas de un portatil muy viejo
« Respuesta #6 en: 5 Septiembre 2012, 01:57 am »

JAjaja, aduanas es por si lo pido desde Alemania, ejejjee.

Al menos que lo comprueben con un tester y todo, ejejjee.

Saludo y muchísimas gracias.



Hola:

Los 19V 7.9A pone debajo del PC, la batería lo que dije arriba. comprobé con el tester que son 12V y masa del conector.

Sumé en lamisma fuente 12V+5V=17V, dio como cortocircuito. Hice lo mismo con fuentes diferentes, pasa igual. Cosa rara, no suma, da chispas y se apaga la fuente y no arranca así.

Me dió por usar la fuente conmutada del sobremesa con una lineal que hice hace tiempo. Pude sacar entre la guente conmutada y lineal los 19V, claro que la fuente lineal o normal solo saca hasta 2.5A. o un poco más ya que su transformador es de 4A pero baja la tensión.

Está cargando la batería. Si lo dejo un buen rato, me arrancó. Por finnnnnnnnnnnnnnnnn. :bier:

Al final como qu eno encontró un sistema operativo. Luego se bloqueó por falta batería.

Ahora estoy cargando otra vez. Se que necesita 7.4A. Juraría que era 4 coma algo. No recuerdo ahora. Lo que se que está cargando l abatería a 2.60A pero la carga aunque se pegue medio año.

Ver imágenes.
http://www.subeimagenes.com/img/06092012-001-390149.jpg

http://www.subeimagenes.com/img/06092012-003-390151.jpg

Ver vídeo:
http://www.youtube.com/watch?v=LjahuRt-fec

Un saludo.
« Última modificación: 6 Septiembre 2012, 13:07 pm por Aprendiz-Oscuro » En línea

simorg
Ex-Staff
*
Desconectado Desconectado

Mensajes: 8.302



Ver Perfil
Re: Saber de las clavijas de un portatil muy viejo
« Respuesta #7 en: 7 Septiembre 2012, 15:33 pm »

Citar
Sumé en lamisma fuente 12V+5V=17V, dio como cortocircuito. Hice lo mismo con fuentes diferentes, pasa igual. Cosa rara, no suma, da chispas y se apaga la fuente y no arranca así.

Mmm, de cosa rara, nada, totalmente normal, en una fuente conmutada no puedes hacer eso...... :P

Yá que viste que sí funciona pillate un cargador original y deja de hacer inventos raros.

Salu2.
En línea

Meta


Desconectado Desconectado

Mensajes: 3.501



Ver Perfil WWW
Re: Saber de las clavijas de un portatil muy viejo
« Respuesta #8 en: 7 Septiembre 2012, 17:43 pm »

JEjejej.

Me enciende el portatil si sumo una conmutada y otra lineal.

Luego usé solo la lienal y arranca pero se recallienta, al menos carga batería sin problemas. No quiero comprar el cargador original proque te clavan en la propia casa de Acer, a parte de ello, no me arriesgo comprar algo que no se si el portatil funciona, he comprobado que si.

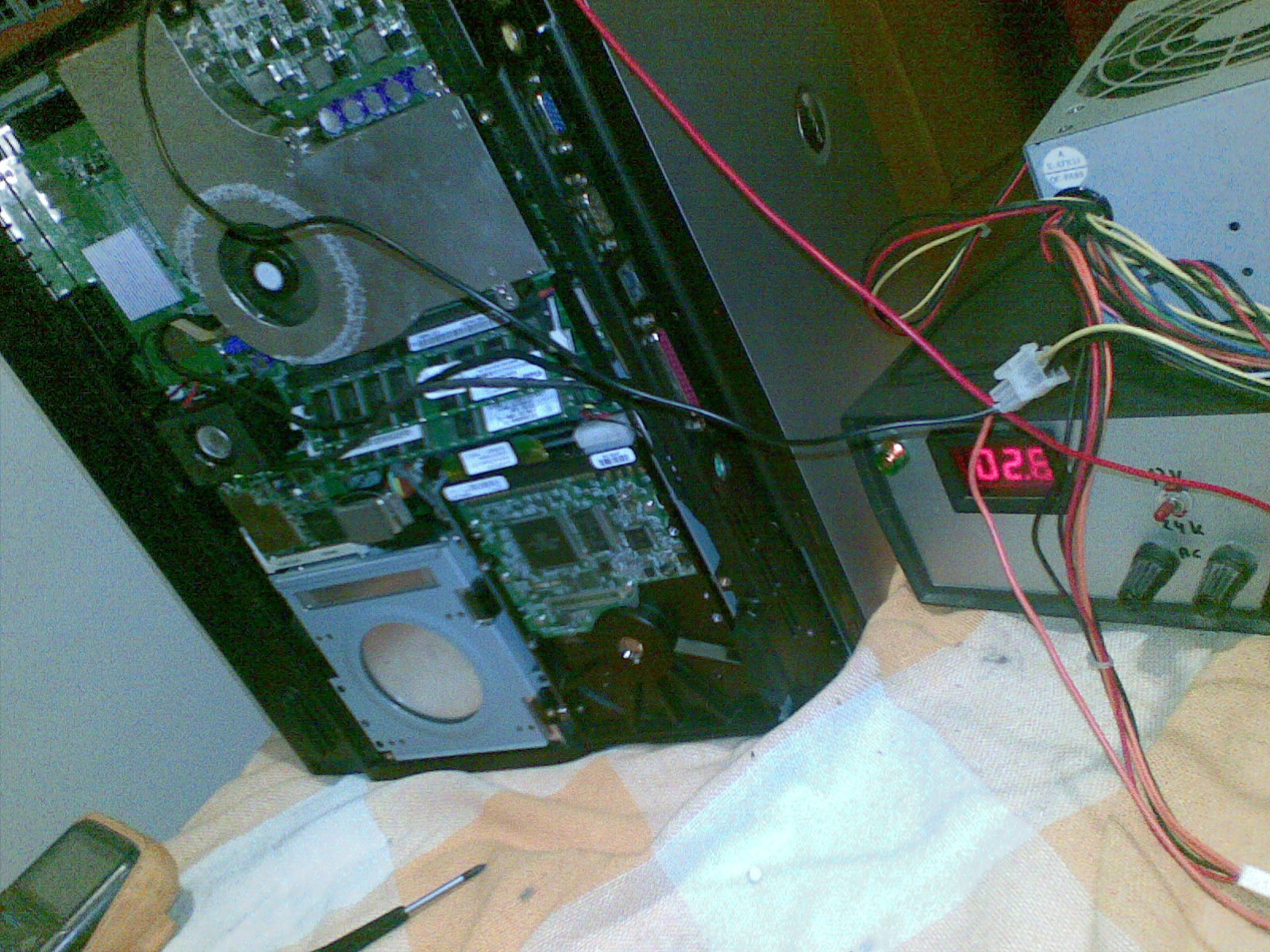

http://1.bp.blogspot.com/-JVBC045B1aA/UEhyy1plQ_I/AAAAAAAAAVc/rjtNLPDTR0A/s1600/06092012%28001%29.jpg
