Autor Tema: Bajar de 5V a 4.5V  (Leído 13,357 veces)
Lekim

Desconectado Desconectado

Mensajes: 268



Ver Perfil
Bajar de 5V a 4.5V
« en: 1 Marzo 2016, 17:00 pm »

Hola

Antes de nada, quiero decir que no tengo conocimientos de electrónica.

Por lo que he sabido un USB tiene una salida de unos 5V a creo que 100mA (esto no tengo claro si es mas o menos).

Tengo un LED de 4.5V que quiero alimentar con el USB pero necesito bajar los 5V a 4.5V

No se si este cálculo sería correcto

R= V/I ->  R=0.5V / 0.1A -> R= 5 ohm

                 __+___---5ohm---___
USB ____<___-_______________> LED

Gracias



En línea

xiruko


Desconectado Desconectado

Mensajes: 437


Ver Perfil
Re: Bajar de 5V a 4.5V
« Respuesta #1 en: 1 Marzo 2016, 18:20 pm »

Si haces eso freirás el LED en nada...

Normalmente un LED hay que limitarlo a unos 20 mA para que brille como debe, aunque puedes alimentarlo menos y brillará menos.

No creo que haya problema en ponerlo a 5V, de lo que tienes que preocuparte es de limitar la corriente. Para conseguir que circulen 20 mA necesitarás una resistencia de aproximadamente:

R = V/I = 5/0.02A = 250 ohm

Si aun así quieres bajar el voltaje a 4.5V, te aconsejo que busques en Google sobre divisores de tensión con resistencias.

Saludos!


En línea

simorg
CoAdmin
***
Desconectado Desconectado

Mensajes: 7.871


Moderator Strictus


Ver Perfil
Re: Bajar de 5V a 4.5V
« Respuesta #2 en: 1 Marzo 2016, 18:41 pm »

Citar
Si aun así quieres bajar el voltaje a 4.5V, te aconsejo que busques en Google sobre divisores de tensión con resistencias.


Y con diodos Zener.....



Saludos.
En línea

Lekim

Desconectado Desconectado

Mensajes: 268



Ver Perfil
Re: Bajar de 5V a 4.5V
« Respuesta #3 en: 1 Marzo 2016, 19:27 pm »

Antes de nada, gracias por las respuestas

No creo que haya problema en ponerlo a 5V, de lo que tienes que preocuparte es de limitar la corriente. Para conseguir que circulen 20 mA necesitarás una resistencia de aproximadamente:

Bueno, lo hice, conectarlo a 5V y el LED se fundió.  He comprado otro igual, y claro ahora quiero ponerle la resistencia para evitar que se funda. Pero debo añadir que no lo alimenté desde el USB si no desde un transformador a 5V, y no se a cuantos mA  :P
« Última modificación: 1 Marzo 2016, 19:32 pm por Lekim » En línea

simorg
CoAdmin
***
Desconectado Desconectado

Mensajes: 7.871


Moderator Strictus


Ver Perfil
Re: Bajar de 5V a 4.5V
« Respuesta #4 en: 1 Marzo 2016, 19:42 pm »

Citar
no se a cuantos mA

Cuando lo has comprado tenias que haberte informado de su consumo, los hay a 20 milis pero los hay a 300.....dependiente de esto es el calculo de la resistencia de carga.

Hay lets normales y leds de alto rendimiento, como los de las linternas, deberias saber cual has comprado. :P

La fuente donde lo conectes, es indiferente.



Saludos.
En línea

engel lex
CoAdmin
***
Desconectado Desconectado

Mensajes: 15.347



Ver Perfil
Re: Bajar de 5V a 4.5V
« Respuesta #5 en: 1 Marzo 2016, 21:24 pm »

no es tan importante bajar el voltaje, puedes hacer un divisor de voltaje (busca en google), pero si el voltaje es cercano, lo que importa como te dijeron son los 20mA (depende del modelo) lo ajustas usando resistencias y calculando con ley de omh (busca en google)
En línea

El problema con la sociedad actualmente radica en que todos creen que tienen el derecho de tener una opinión, y que esa opinión sea validada por todos, cuando lo correcto es que todos tengan derecho a una opinión, siempre y cuando esa opinión pueda ser ignorada, cuestionada, e incluso ser sujeta a burla, particularmente cuando no tiene sentido alguno.
xiruko


Desconectado Desconectado

Mensajes: 437


Ver Perfil
Re: Bajar de 5V a 4.5V
« Respuesta #6 en: 2 Marzo 2016, 00:04 am »

Y con diodos Zener.....

Cierto, gracias simorg, tengo bastante oxidada mi electrónica...

Saludos!
En línea

Lekim

Desconectado Desconectado

Mensajes: 268



Ver Perfil
Re: Bajar de 5V a 4.5V
« Respuesta #7 en: 2 Marzo 2016, 13:57 pm »

Hola

De nuevo gracias por las respuestas

Pero... estoy viendo mucho eso de "Busca en Google...". Juro que lo he hecho, pero como no entiendo mucho de electrónica no se exáctamente que buscar y lo que me encuentro no lo entiendo.  Para buscar en Google no entro aquí y pregunto... :¬¬

El LED lo he sacado  de una linterna, luego no tengo ni pajotera idea de cuantos mA maneja. Obvio se que si pasas más intesidad de corriente, entiendo por ello más números de electrones por unidad de tiempo, pues lo petas y eso que los X vatios dan igual pues no se yo, pues la potencia entiendo que es la capacidad que tiene el dispositivo de abserver X energía por unidad de tiempo. Pero como he dicho no se mucho de electrónica, y aquí el que se supone que sabe te dice... - Mira en Google - :P

Lo que yo quiero saber es simplemente, suponiendo que sepa  (que no lo se) que tengo:
1 LED  4.5 y pongamos 120 mA
1 USB que alimenta el LED a 5V y 100mA

Como calculo para al alimentarlo con el USB no se queme.  De modo pueda ir con dichos datos y comprar la resistencia adecuada. Pero me interesa saber como calcularlo.

Espero alguien me conteste y no robe mucho tiempo

Por cierto el diodo Zener es lo que he tratado de dibujar  de esta manera ---5ohm----

Gracias



Me he fabricado esto pero en lugar de usar una pila lo he puesto un cable USB, solo me falta colocarle la resistencia para que no pete. Lo hice con un LED normal y lo compré con resistencia y funciona. Lo que ocurre es que el LED es FOCAL y he conseguido un LED especial que difumina la luz y se extiende, sacado de una linterna barata. Pero el LED no  es fácil de encontrar. Se con seguridad que es de 4.5V.






La batería de la linterna es de tres pilas de botón LR-41 AAA que según parece son de 1.5V y 40 mAh.  Supongo que el consumo de el LED será el equivalente por 3... 1.5v x3 = 4.5V y 40mAh x 3=  120 mAh, ¿no?

que podría ser...

R = V/I = 5/0.12A = 41 ohm  ::)
« Última modificación: 2 Marzo 2016, 15:49 pm por Lekim » En línea

engel lex
CoAdmin
***
Desconectado Desconectado

Mensajes: 15.347



Ver Perfil
Re: Bajar de 5V a 4.5V
« Respuesta #8 en: 2 Marzo 2016, 17:01 pm »

sorry XD pensé que tenias algo de concimientos y con ver las explicaciones en googles del divisor y ley de omh bastaría (literalmente son 2 de los conceptos más basicos :P)

un usb no aporta 100mA... aporta hasta 1A según standard

cuidado que los leds normalmente (los pequeños normales) son de 20mA y 3.5v, más de eso se quemará...

la ley de omh dice que hay una relacion proporcional entre amperaje, voltaje y resistencia...

si quieres saber cuanta resistencia necesitas para algo, simplemente te preguntas "¿cuánto voltaje recibo?" "¿cuánto amperaje necesito?"... en nuetro caso las respuestas son 3.5v y 20mA (que son 0.02A)... ahora divides 3.5/0.02 = 175... esa es la resistencia que necesitas 175, como no siempre conseguiras las resistencias exactas, puedes pedir en la tienda una que sea cerca de eso

sobre el divisor de voltaje, basicamente es un arreglo con 2 resistencias así



donde vin es el positivo de tu fuente (pilas, usb, lo que sea) y las 3 rayitas de abajo es el negtivo... Vout será el positivo de tu led (el negativo de tu led va directamente a negativo)

la formula dice que Vout = Vin*R1/(R1+R2) ... pero para no caer en vueltas y calculos... aquí una calculadora online

lo que tienes que saber aquí que es R1 debe ser 175omh porque ya lo habiamos calculado antes... y como ya lo he calculado R2 debe ser 372

esto hará que baje de 5v a 3.4 y a demás en ese punto tenga una intensidad de 20mA

Citar
La batería de la linterna es de tres pilas de botón LR-41 AAA que según parece son de 1.5V y 40 mAh.  Supongo que el consumo de el LED será el equivalente por 3... 1.5v x3 = 4.5V y 40mAh x 3=  120 mAh, ¿no?

que podría ser...

cuando es en serie, el voltaje se suma, el amperaje no, cuando es en paralelo es lo contrario... las baterias no es tan simple decir que son de "40mA" depende de su resistencia interna y puede variar de una a otra, lo que está fluyendo al led son 4.5v (ya que si son de 1.5) pero debe tener una resistencia antes del led para limitar a 20mA
« Última modificación: 2 Marzo 2016, 17:06 pm por engel lex » En línea

El problema con la sociedad actualmente radica en que todos creen que tienen el derecho de tener una opinión, y que esa opinión sea validada por todos, cuando lo correcto es que todos tengan derecho a una opinión, siempre y cuando esa opinión pueda ser ignorada, cuestionada, e incluso ser sujeta a burla, particularmente cuando no tiene sentido alguno.
Lekim

Desconectado Desconectado

Mensajes: 268



Ver Perfil
Re: Bajar de 5V a 4.5V
« Respuesta #9 en: 2 Marzo 2016, 20:18 pm »

Menuda respuesta engel lex, muchas gracias  ;-)

... pero debe tener una resistencia antes del led para limitar a 20mA

Sinceramente no percibo ninguna resistencia en la linterna de la cual he extraído el LED, desde luego como no sea que esté el en propio interruptor que es similar a los que se usan en PCs para el botón de encendido y apagado o para el Reset. El cual he utilizado para encender mi lámpara XD

Como he dicho el LED es especial a diferencia al que compré en la tienda que ese si seguro es de 3.5 V, por que me lo dijo el vendedor. Lo malo es que no difumina la luz si no que la mayor parte se centra en un punto. Lo extraño es que ahora que hay que poner dos resistencias para bajar a 3.5 pero yo solo le he puesto en el lado + y funciona... así que supongo que solo he bajado el amperaje y no el voltaje.

Me interesaba saber sobre todo calcularlo y saber más sobre el tema y creo que has resuelto mis dudas y tu respuesta me has servido de introducción, así que gracias de nuevo.

Me da que el LED no es de 3.5 V, me tengo que enterar ya que es similar a un led FlashLight con el puntito amarillo, es de 3mm, mas pequeño que el normal pero da más luz. A ver si consigo encontrarlo en la red, por ahora no lo he visto.


S2s

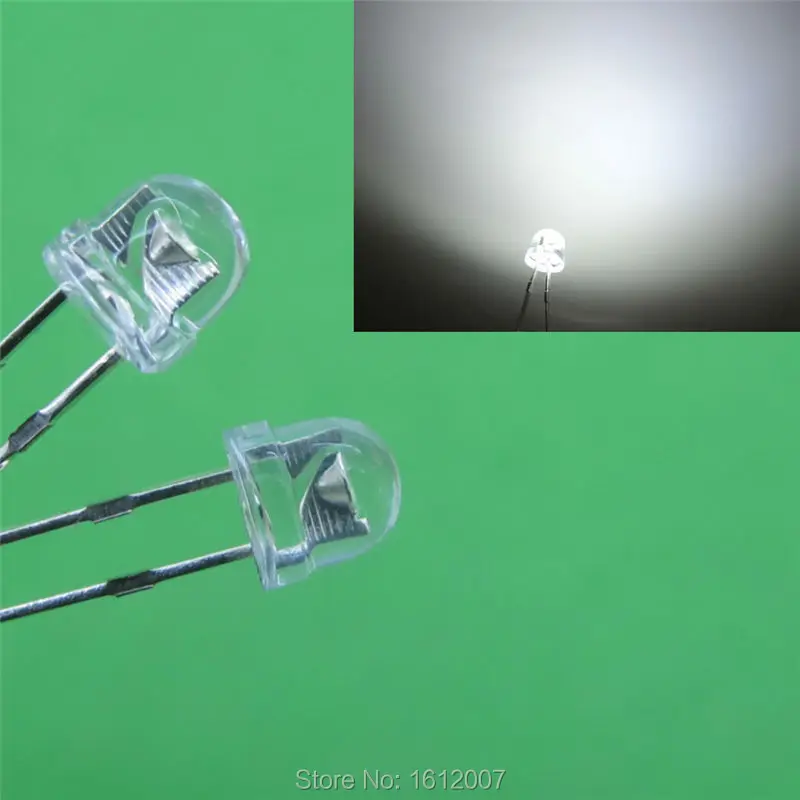

Lo encontré es como este:



Según parece es como dices:
Número de modelo: 5mm straw hat led (el mio mide 3 ?¿?¿)
Máxima Tensión inversa: 5V
Máxima Tensión directa: 1.8V-3.4V
Corriente directa máxima: 20MA

El coste en la página donde lo encontré es de 2.10€ más de lo que me ha costado la linterna XD

« Última modificación: 2 Marzo 2016, 20:46 pm por Lekim » En línea
