Antena externa para pcmcia + usb, D-Link DWL-AG660

[pincel]

ingegomez aquí tienes una modificación que parece funcionar:

http://ashashiwa.free.fr/Blog/?p=3

[ingegomez]

Excelente, parece que esta es la forma que decia  Hwagm sobre soldar en el U4... interesante aunque este en frances, ahora si que con los dibujitos entiendo la historia jejejejejeje Gracias buen amigo pincel, quizas esta sea la forma mas sencilla de modificacion ya que no veo que se tenga que hacer algun corte o quitar algun elemento (bueno, eso digo yo pq repito que no entiendo el frances jejejejeje, asi que corrijanme si estoy mal y se tiene que quitar algo), ahora verificare si funciona jejejejejeje Aqui dejo la placa soldado el "vivo" a la linea del centro del U4 y la "masa" a la carcasa como indica:

[Hwagm]

Si esta es opcion es mejor, ya quite la anterior para evitar problemas.

Considera activa la antena interna contraria, es decir la que lleva el conector Hirose, ademas no realiza ningun corte sobre la otra porque quizas, los modelos nuevos suelen emitir por ese lado y el otro esta capado (abaratar costes).

En ese caso no hay que cortar nada y ademas seguimos trabajando con el la línea de transmisión C348, que permite el filtrado de DC y solo se tenga RF. Al no quitarlo estaremos mas protegidos sobre  posibles descargas de electricidad estática,  fácil de originarse cuando manipulemos la antena externa que pretendemos conectar.

Pd: Para cortar siempre estamos a tiempo.

Pero fijate en http://ashashiwa.free.fr/Blog/?p=3

quizas si corta despues a partir de L34 para anular esa antena interna, pero eso de momento no lo hagas.

Y fijate bien donde suelda la malla.
Y sobre todo el cable fino que usa.

[Hwagm]

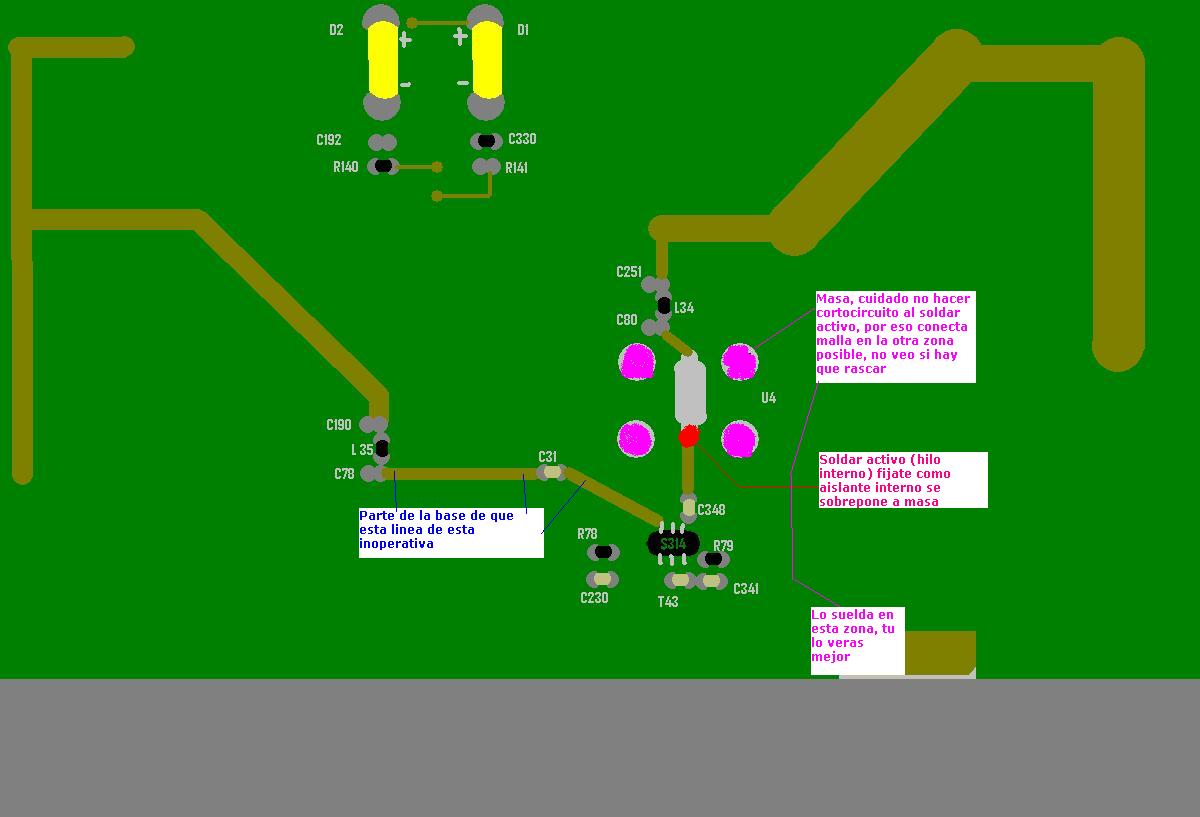

O sea asi..........

[ingegomez]

Pues bien, habiendo leido estas sugerencias, parece que es la mejor opcion, de esta forma podremos verificar datos, voy a esperar unos dias mas tal como me recomienda HWAGM para poder ver si alguien mas tiene otra idea antes de que comience a soldar, aunque de una u otra forma voy a hacer la conexion mediante unos cables tipo "cocodrilo" que tengo por ahi, de esa forma podre hacer pruebas sin llegar a soldar ya que al perecer solo se necesita soldar sin cortar nada en el circuito, de esa forma solo conecto los cocodrilos en el lugar indicado y listo (claro siempre cuidando todo lo conectado para evitar un corto circuito)... Les aviso mis resultados dentro de poco...

[Hwagm]

para que no se pierda

http://foro.elhacker.net/index.php/topic,124934.0.html

[Hwagm]

Solo esta iniciado y le queda tela........pero como base puede valer.

A ver si lo completamos al giaul que el indice de tarjetas.

Ala a colaborar.. que yo ya estoy harto de buscar , je je

http://hwagm.elhacker.net/calculo/modificaciones.htm

[Ramoni]

Hola, soy nuevo en este foro pero lo he leido casi enterito, mi pregunta es la siguiente, ¿Como va la modificación de la conceptronic c54rc?, en unas paginas atras de este foro hay un tal henextor o algo así que decia lo habia conseguido, ha alguien le funciona ya?, hay alguna modificacion guiada que realmente funcione, un SalUdO!!!

[Hwagm]

Todos estamos esperando. Pero decia que hasta mediados de este mes, no podia poner las fotos.

[Hernexto]

Bueno, he tardado un poco pero voy a postear algunas fotos, viendo otras modificaciones de Zero13 no hace falta dar muchas explicaciones, pero el que quiera mas que pregunte.

Si el admin quiere borrar alguna imagen o incluso meterlas en la web en lugar de links externos.. él mismo xD

El nudo que hay en el cable de la antena es para evitar que un pequeño estiron de la antena se cargue la soldadura.

La tarjeta tiene varios micro-cortes por intentos sucesivos de soldar en la minuscula pista porque al rascar acababa rascando ambos polos y creaba corto-circuito. La verdad es q esta faena es bastante mejorable, pero la he probado y va muuy bien.

En cuanto a las lecturas raras (_porcentajes_ negativos en noise y otros) que me daba han desaparecido, supongo que con la última soldadura.

dudas ?

Posible desviacion teorica:

http://foro.elhacker.net/index.php/topic,101166.msg591703.html#msg591703

[Serial_Demon]

Perdonad que me salga un poco del tema, pero... sabeis si la c54rc valdria para conectar a internet a un portatil con 133 mhz, y windows 95??? la ranura pcmcia la tengo, asi que eso lo descarto.

Saludos

[Hernexto]

yo intente hacer lo mismo con mi pentium 120 mhz pero ese portatil es facil que no acepte pcmcia de 32 bits (tambien llamadas cardbus)

Mira en las especificaciones del portatil, o simplemente intenta introducir una pcmcia de 32 bits (las que llevan unos bultitos en el conector) a ver si cabe

[Serial_Demon]

Pues no se, estoy utilizando ahora una pcmcia/modem fm144d pero no soy capaz de conectarme con ningun proveedor de internet. Tengo espacio para meter 1 pcmcia de tipo 2, no se si te referiras a eso.

Saludos

[Hernexto]

no, lo de tipo 2 es otra cosa.

de 16 bit =

de 32 bit =

Busca cualquier persona que tenga una de 32 bits (que tenga los bultitos en el conector y prueba a ver si entra del todo.

Si la que usas ya tiene bultitos (32 bits) entonces podras ponerle alguna tarjeta wifi (no se si todas seran compatibles con algo tan viejo...)

Y si tienes mas dudas sobre este tema, creo que tendras que ir al foro y topic adecuado, este tiene otro proposito

[Hwagm]

Gracias Hernexto, en cuanto pueda las subo a la pagina.

Curioso que esta cabrona funcione mejor anulando la linea del test y usando la otra.

Lo que llamas resistencia te refieres al condensador C347, llegaste a probar a soldarlo mas para atras???

PD: he editado el post para que se vean centradas, con espacios y en fila india
