Tema: Como iniciarme en la Electronica? (necesito orientacion) (Leído 14965 veces)
|
Skeletron
Grupo de Trabajo
 Desconectado
Mensajes: 1.380
A long way to go
|
Hola gente.. Recien estaba mirando unos post, ( para ser mas preciso, éste.. cuando META habla) y vi que habla de Electronica en los 2 tutoriales que dá para lea... La verdad que me intrigó bastante.. y me dió como unas ganas de ponerme a inventar algo... Probar algo con Software-Hadware.. Se me vino unas ganas como de nene caprichoso que tiene gana de Jugar con Chips, cables, Leds motorcitos y rueditas xD Me pueden decir cuales son los "temas" de los que tengo que leer un poco (para wikipediar) Que modelos de chips necesito (basicos), que modelo de Leds.. que se yo.. no se ni que preguntar... Miren éste video: http://www.youtube.com/watch?v=niWAbQ-HVnYMiren como con un software da ordenes a un hadware.. Que necesitaria yo (hadware) para hacer eso?? que chips? que cables? que que que que??? Me han dicho que comprar leds, chips y esas cosas, no son caras.. el problema es que los hadwar's para darle "inteligencia" a los chips son bastantes caros... es así?? yo me las puedo arreglar con el laboratorio de mi facultad...  En fin, Conclusión: Me dan una mano? que tengo que saber? y que necesito? |
|
|
|
« Última modificación: 12 Julio 2009, 01:46 por Skeletron »
|
En línea
|
 Developer: PHP + MySQL |
|
|
Pyros32
Desconectado
Mensajes: 49
|
A parte de algun conocimiento de electronica en si (conocer los componentes y sus utilidades, conocer algunos circuitos basicos, etc.. ) si lo que te pica es el gusanillo de programar tu propia maquina.. te Recomiendo los procesadores PIC, no por experiencia propia, si por la mayoria de la gente que conozco... http://es.wikipedia.org/wiki/Microcontrolador_PICPor experiencia propia, y si programas en Basic, te recomiendo el Basic X24. Me lo compre hará unos meses y la verdad no tengo queja... admi¡te mulitarea, memoria persistente, reloj bastante preciso y puedes controlar servos (como los de los aviones teledirigidos)... http://www.superrobotica.com/S310205.htmla documentacion del BasicX http://www.superrobotica.com/basicx.htmpara poder trabajar con el necesitas uno de los kits... con el circuito y el cable COM, el programa lo bajas gratis en la misma pag que la documentacion y si no, siempre te queda la electronica en bruto.. |
|
|
|
|
En línea
|
|
|
|
Skeletron
Grupo de Trabajo
Desconectado
Mensajes: 1.380
A long way to go
|
Bien... Ahí me hablas de procesadores PIC y luego de BASIC X24
Creo que me voy por el lado de PIC, porque por ahí leí que son bastantes baratos y faciles de conseguir... y tambien hace un tiempo, habia leido algo de como funcionaban ellos..
En la facultad aprendí a programar en ASM.. no se si es importante eso, porque no se en que "leguaje" se programan esos procesadores...
Un profesor me dijo que para "meterle" en codigo a un procesador, necesitas un dispositivo donde enchufas en procesador, y a ese dispositivo lo enchufas al PC y desde el PC, programas con codigo ASEMBLER y un software, pasa el codigo al dispositivo, y el dispositivo se lo "mete" al controlador..
Pero me dijeron que esos dispositivos son bastantes caros..
Es así???
QUE TENGO QUE COMPRAR para programar un Procesador?!?!
Que tengo que saber para programar un procesador? (hablando de leguajes y demas cosas.. ustedes me las dicen)
Como para empezar, vamos con esas preguntas (luego van las de como darle energia y bla bla bla)
|
|
|
|
|
En línea
|
Developer: PHP + MySQL |
|
|
|
Meta
|
Bien... Ahí me hablas de procesadores PIC y luego de BASIC X24 Creo que me voy por el lado de PIC, porque por ahí leí que son bastantes baratos y faciles de conseguir... y tambien hace un tiempo, habia leido algo de como funcionaban ellos..
Para empezar el más recomendable es el PIC por su amplia información de todo tipo, fácil de conseguir y de muchos lenguajes. Puedes empezar con ASM o C. El mejor libro para PIC en ASM es este: http://www.pic16f84a.org
El BASIC X24 es una opción que te nombra para que lo mires, no para despreciarlo. Aún así no lo conozco y me saldría caro, eso si, son muy potentes y caros.
En la facultad aprendí a programar en ASM.. no se si es importante eso, porque no se en que "leguaje" se programan esos procesadores... ¿8085, 8086, 8088? No se programan igual, si ya conoces algo de ASM, con lo PIC los aprenderás rápido.Un profesor me dijo que para "meterle" en codigo a un procesador, necesitas un dispositivo donde enchufas en procesador, y a ese dispositivo lo enchufas al PC y desde el PC, programas con codigo ASEMBLER y un software, pasa el codigo al dispositivo, y el dispositivo se lo "mete" al controlador.. Pero me dijeron que esos dispositivos son bastantes caros.. Es así??? A mi me sale barato:
- Un PIC.
- Cable RS232 puerto serie o COM.
- Un integrado MAX232 si quieres comunicar por el puerto serie.
- TE20-SE o TE20x para grabar pic.
- Un programador de PIC que puede ser ic-prog o winpic800 entre otros más que hay por ahí.
- El compilador gratuito para programar PIC en ASM MPLAB.
QUE TENGO QUE COMPRAR para programar un Procesador?!?! Que tengo que saber para programar un procesador? (hablando de leguajes y demas cosas.. ustedes me las dicen) Como para empezar, vamos con esas preguntas (luego van las de como darle energia y bla bla bla) Vídeos tutoriales en esta Web te pueden ayudar.
http://tutopic.webs.com
Si quieres hacer preguntas de todo tipo puedes buscarlas en este foro de PIC y electrónica.
http://www.forosdeelectronica.com |
|
|
|
|
En línea
|
|
|
|
Skeletron
Grupo de Trabajo
Desconectado
Mensajes: 1.380
A long way to go
|
De ésto que me has nombrado:
- Un PIC.
- Cable RS232 puerto serie o COM.
- Un integrado MAX232 si quieres comunicar por el puerto serie.
- TE20-SE o TE20x para grabar pic.
- Un programador de PIC que puede ser ic-prog o winpic800 entre otros más que hay por ahí.
- El compilador gratuito para programar PIC en ASM MPLAB.
Un pic, se que es hadware... (aqui no hay dudas)
En cuanto a los cables me dices 2 tipos.. Cual es la diferencia entre ellos?? (igualmente, buscaré algo en Google)
Un integrado MAX232 para comunicar por peurto serie.. (que es esto?? como un adaptador???)
TE20-SE o TE20x para grabar pic. (ésto es HADWARE no??? que diferencias hay entre ellos?)
luego los 2 programadores de PIC.. son softwars no??? Simuladores??
El compilador es para tranformar el codigo ASM al de PIC no???
|
|
|
|
|
En línea
|
Developer: PHP + MySQL |
|
|
|
Meta
|
De ésto que me has nombrado: - Un PIC.  - Cable RS232 puerto serie o COM.  - Un integrado MAX232 si quieres comunicar por el puerto serie.  - TE20-SE o TE20x para grabar pic.  - Un programador de PIC que puede ser ic-prog o winpic800 entre otros más que hay por ahí.  - El compilador gratuito para programar PIC en ASM MPLAB.  Un pic, se que es hadware... (aqui no hay dudas) En cuanto a los cables me dices 2 tipos.. Cual es la diferencia entre ellos?? (igualmente, buscaré algo en Google) Es el mismo. Un integrado MAX232 para comunicar por peurto serie.. (que es esto?? como un adaptador???) Sí, pero en circuito integrado.TE20-SE o TE20x para grabar pic. (ésto es HADWARE no??? que diferencias hay entre ellos?) Hardware para grabar programas hecho en ASM al PIC.luego los 2 programadores de PIC.. son softwars no??? Simuladores?? Hardware.El compilador es para tranformar el codigo ASM al de PIC no??? Sí, y programar en él en ASM. |
|
|
|
|
En línea
|
|
|
|
|
|
|
|
Skeletron
Grupo de Trabajo
Desconectado
Mensajes: 1.380
A long way to go
|
Entiendo..
(muy buen tutorial)
Entonces, a ver si entendí:

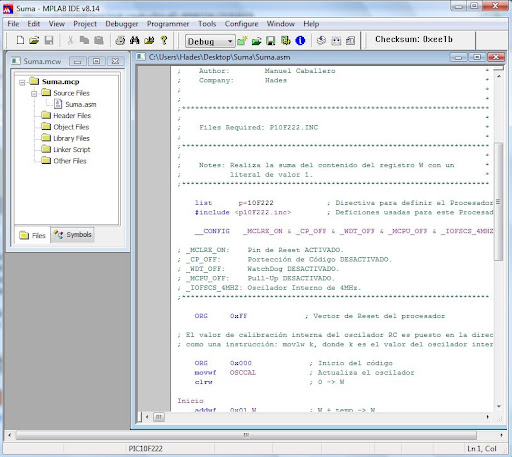

Con el MPLAB programo en ASM el codigo para el PIC.
Con el mismo MPLAB transformo ese codigo a Hexagecimal que luego con el IC-Prog lo "grabaré" en el PIC
Ahí veo que el TE20-SE tiene la entrada igual que la del cable RS232 (COM) así que no entiendo para que es el MAX232
Luego con el IC-Prog grabo en el PIC el codigo pasado a Hexagecimal y tendé el PIC en programado..
Respondeme eso del MAX232 que dije arriba.. que no entiendo para que funciona.
Ahora mi pregunta es:
Si ya tengo el PIC listo con su "codigo" dentro, como lo alimento "electricamente"???
Tienes algun tutorial PRACTICO para empezar a ahcer cosas con el PIC???
Yo vi que hay 2 libros muy recomendados:
*El libro "MICROCONTROLADOR PIC16F84. Desarrollo de proyectos" de la Editorial Ra-Ma
*Electronica Digital para Formacion Profesional de Enrique palacios Municio y Cristina palacios gomez
Los compraré lo antes posible...
Tambien compraré el TE20-SE, descargaré las aplicaciones IC-Prog y el MPLAB.. Tu dime para que es el MAX ese xD
Gracias amigo por la ayuda que me estas dando...
|
|
|
|
|
En línea
|
Developer: PHP + MySQL |
|
|
|
|
Skeletron
Grupo de Trabajo
Desconectado
Mensajes: 1.380
A long way to go
|
Comprare esos 2 libritos y veré que saco... Muchas gracias amigo.. Hasta el momento no necesito mas ayuda.. veré que puedo leer del libro, aprender algo, probar y luego te cuento, o te pregunto si tengo alguna otra duda  Muchas gracias compañero! |
|
|
|
|
En línea
|
Developer: PHP + MySQL |
|
|
Skeletron
Grupo de Trabajo
Desconectado
Mensajes: 1.380
A long way to go
|
Pregunta:
Ese libro habla del funcionamiento teorico de ese PIC??
Donde tengo que conectar las cosas.. cuales son las salidas.. electricidad.. etc??
Otra pregunta:
En resumen, mañana a la mañana saldré a comprar:
*El libro "MICROCONTROLADOR PIC16F84. Desarrollo de proyectos" de la Editorial Ra-Ma
*Electronica Digital para Formacion Profesional de Enrique palacios Municio y Cristina palacios gomez
*PIC16F84
*cable RS232 (COM)
*TE20-SE
*Leds
Me recomiendas comprar algun otro "accesorio" mas?? como para empezar a jugar... (cuando hablo de jugar, me refiero a realizar pruebas practicas)
Algun tipo de "boton", motorcitos, cosas así??
|
|
|
|
|
En línea
|
Developer: PHP + MySQL |
|
|
|
Meta
|
Todas esas preguntas pero todas todas las tienes en el libro. Recuerda, está la 3ª edición que salió hace dos meses por ahí.
|
|
|
|
« Última modificación: 11 Julio 2009, 03:56 por Meta »
|
En línea
|
|
|
|
dropper
Desconectado
Mensajes: 1.917
Nothing to prove
|
Donde tengo que conectar las cosas.. cuales son las salidas.. electricidad.. etc?? Es un generador de corriente continua. Te recomiendo que si no sabes sobre electrónica leas algo de introducción a la electrónica, para luego no desperdiciar plata en microcontroladores. Me recomiendas comprar algun otro "accesorio" mas?? como para empezar a jugar... (cuando hablo de jugar, me refiero a realizar pruebas practicas)
Algun tipo de "boton", motorcitos, cosas así?? ¿Qué proyecto quieres hacer precisamente? Repito ¿Tienes idea de electrónica? ¿Quieres aprender, o directamente "hacerlo por hacer"? Un saludo |
|
|
|
|
En línea
|
|
|
|
|
Meta
|
La electrónica básica para el PIC lo cuenta perfectamente el libro, hasta para que te hagas un afuente de alimentación de 12v y 5v incluido.
Electrónica básica más avanzada lo aprenderá con el segundo libro que para eso lo hizo el autor.
|
|
|
|
« Última modificación: 11 Julio 2009, 04:08 por Meta »
|
