Tema: Antena externa para pcmcia + usb, D-Link DWL-AG660 (Leído 51,102 veces)
|
Hernexto
 Desconectado
Mensajes: 9
|
resistencia o condensador? pues ya no recuerdo ...
estan anuladas ambas lineas, ignoro si habia una mejor para hacerlo, simplemente no me quedo mas remedio al hacer cortocircuito en la otra linea.
en cuanto a soldarlos mas atras, fijate en los sitios donde esta rascado para soldar, hay 3 o 4 sitios donde soldé, no queria soldar en el hiroshi por si salia mal la cosa conseguir el conector y usarlo (por eso no quite la resistencia cerca del hiroshi, corte la pista antes y solde ahí, pero en mi afan de soldar bien, acabé haciendo cortocircuito, y al final tuve q ir a la otra antena, q siendo mas ancha la pista resulto mas facil.
Lo que no estaba seguro era de si dejar una antena conectada o quitar las dos (al final no tuve otro remedio) por el tema de deteccion de la señal multipath, pero parece funcionar bien la antenita...
Quereis que le pase algun programa de testeo o haga alguna prueba especifica a ver q tal sale ?
Las pruebas que he hecho son en la practica, haciendo wardriving, y comparando con la integrada centrino ipw2200 y con los resultados que daba antes, pero no una comparativa... 'cientifica'
|
|
|
|
|
En línea
|
|
|
|
Ramoni
Desconectado
Mensajes: 4
|
Hola, esta tarjeta es la c54c, no la c54rc, sería la misma modificación, o cambiaría, por cierto yo tengo la c54rc v2.
Gracias por antelación!!!
|
|
|
|
|
En línea
|
|
|
|
|
Hwagm
|
 son condensadores, he hecho algo pararecido, pero con algunas matizaciones, como no tengo adaptador pci-pcmcia en el pc no puedo probarlo, pero si he conseguido que el conector quede ensamblado en el chasis. Hola, esta tarjeta es la c54c, no la c54rc, ¿estas seguro? Mi tarjeta es la c54rc y el esquema es el mismo. LA v2 es diferente. Las c54c tenian el chipset de atherosEl c347 yo creo que se puede dejar sin problemas. y al final tuve q ir a la otra antena, q siendo mas ancha la pista resulto mas facil. si se suelda mejor. Respecto a las nuevas c54rc quizas la linea del no hirose quizas este capada. Ademas de recibir, has hecho prubas de transmision, eso es lo importante?
Yo he salido recto para arriba, pero quizas sea mas complicado, a ver si se me pasa el catarro y le hago fotos
|
|
|
|
« Última modificación: 12 Junio 2006, 12:49 por Hwagm »
|
En línea
|
|
|
|
Hernexto
Desconectado
Mensajes: 9
|
ES la C54RC con chip realtek 2500
He hecho pruebas de recepcion y transmision por supuesto.
Lo unico raro que veo (estoy analizando ahora los datos de wardriving) es que ha detectado alguna red pero un dia estaba con encriptacion y otro sin encriptacion asi unas cuantas.
O bien no escucha del todo bien (algunos errores de recepcion no detectados?) o es algo normal si 'escucha poco' alguna red ...
De todas formas la he usado durante horas sin desconectarse y con altos ratios de transferencia asi que creo que se puede decir que va perfecta o casi.
|
|
|
|
|
En línea
|
|
|
|
|
|
|
Hwagm
|

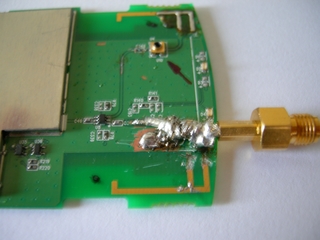

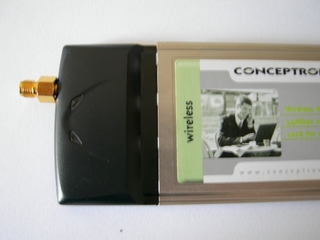

Bueno tal como prometi, pero es teorico......... lo que si importa es el acabado, es decir el conector RP-SMA hembra ensanblado en el chasis. La camara es una Nikon de las nuevas, vale una pasta, pero o bien han timado a la mujer, o no se entera, o si se entera pero me sabotea, es decir no son de buena calidad. Anulada la linea del conector hirose Conecto el activo antes del condensador (y anulo toda la linea anterior) Conecto la malla en 2 puntos diferentes, para mejor agarre y anulo toda la linea de RF que pasa por el medio, no da cortocircuito si se suelda bien, pero es mejor. Ademas anulo los puntos de la natena interior el final de los cuernos, por si un caso. El trabajo es lo mismo que Hernexto, solo que mantengo el condensador de filtro para la DC y la malla la sueldo en otro sitio, asi puedo salir recto para alojar el conector RP-SMA hembra en el chasis de la tarjeta. El consensador no lo anulo, rascando me fui de la pelota, jeje, la malla la sueldo en 2 sitios para mejor aggarre, pero por el medio pasa toda la linea de RF origibal, pues lo que quitado casi tido, ademas para mayor seguridad, las puntas de los cuernos tambien las anulo. |
|
|
|
« Última modificación: 13 Junio 2006, 20:38 por Hwagm »
|
En línea
|
|
|
|
|
|
|
|
|
|
nuvalo
Desconectado
Mensajes: 10
|
Buenas a todo el foro Estaba intentando ponerle una antena a esta tarjeta, pero no he encontrado documentación, y no ando muy seguro.¿Alguien me puede ayudar? Es una dlink DWL-G122 usb, pero la versión c1 , que lleva el chipset rt73 y no se parece demasiado a la de las fotos que teneis en la página web. El tiene el miniconector pci, y se puede ver la antena interna, pero no estoy seguro de donde hacer las soldaduras. ¿Es imprescindible desactivar la antena interna? Por si le interesa a alguien y me puede echar una mano, aquí dejo las fotos de la tarjeta: http://img204.imageshack.us/my.php?image=dlink13yp.jpg <<aquí el lado donde salen los conectores http://img46.imageshack.us/my.php?image=dlink20zs.jpg <<y aquí el otro lado, por si hiciera falta. Muchas gracias, Un saludo |
|
|
|
|
En línea
|
|
|
|
dreifus
Desconectado
Mensajes: 3
|
Hola compañeros, he realizado un manual propio a partir del manual de phreackgsm que le puso una antena externa a su tarjeta mini-pci del portatil. Yo he hecho lo mismo pero en mi portatil, es bastante facil aunque recomiendo tenerlo bien claro todo antes de comprar nada. ahí van unas fotos del manual: una imagen de la tarjeta mini-pci y aquí otra del trabajo finalizado  el manual está en PDF y lo podeis visualizar en:
http://coseslluis.iespana.es/manual_minipci.pdfagradecimientos a phreackgsm y a Armenos por el soporte ofrecido dreifus |
|
|
|
« Última modificación: 28 Junio 2006, 22:21 por dreifus »
|
En línea
|
|
|
|
|
|
|
|
|
Hwagm
|

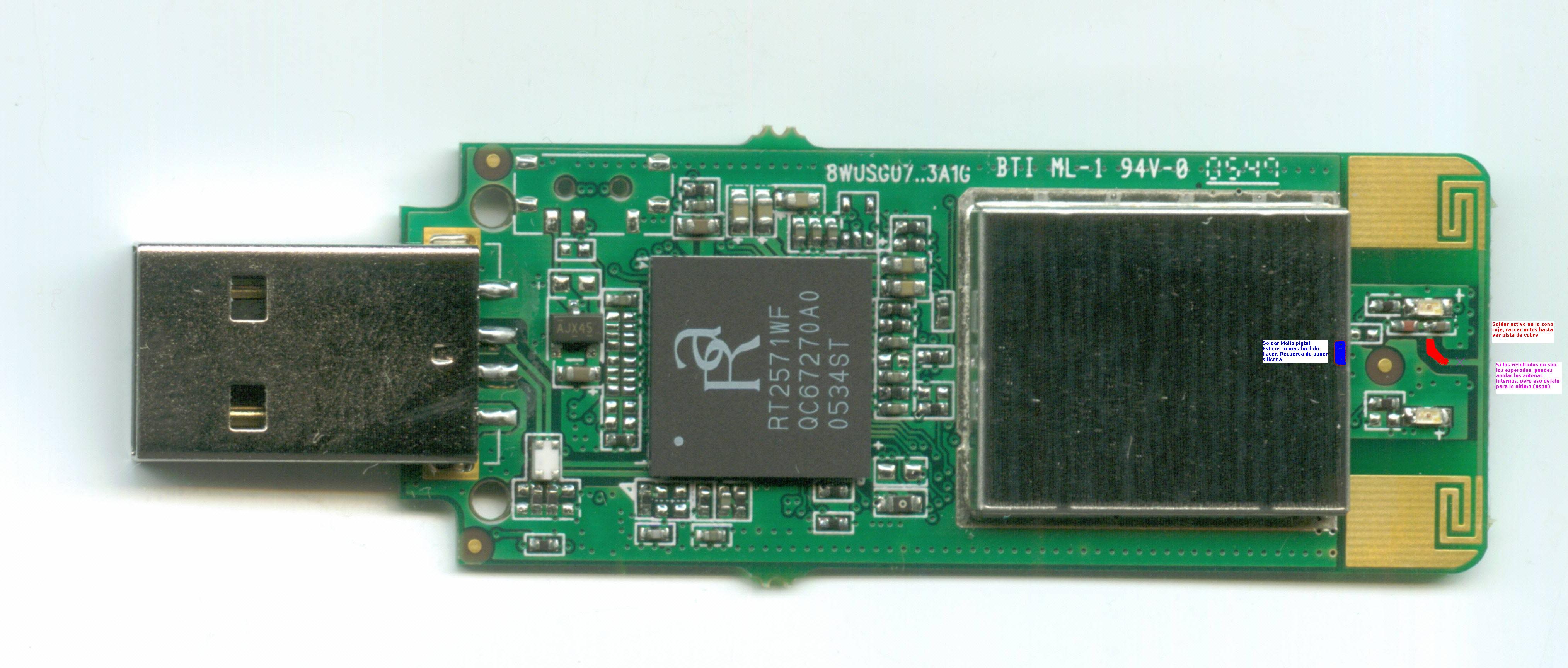

La modificacion: Recuerda de poner silicona una vez este todo el proceso acabado y comprobado. EL pigtail ya veras que facilmente puedes sacarlo por delante de la usb Ahora subo el otro manual a la pagina, si dreifus no esta de acuerdo que me lo haga saber. Por cierto de: http://coseslluis.iespana.es/el mejor video es el de lluís............  |
|
|
|
« Última modificación: 28 Junio 2006, 21:17 por Hwagm »
|
En línea
|
|
|
|
dreifus
Desconectado
Mensajes: 3
|
Sin problema Hwagm súbelo, a cuanta más gente ayude mejor salu2 |
|
|
|
|
